功能教程：服务器底层 RAID 控制台

本模块提供硬件级直通的带外存储管理能力。在操作系统安装之前，系统可通过 IPMI 自动引导物理机进入 hrnrOS 内存维护系统（PXE），实现对阵列卡控制器、逻辑卷（VD）及底层物理磁盘（PD）的细粒度自动化配置与拓扑重构。

控制台内置了智能容错与级联推算逻辑。在组建阵列时，系统会根据您实际勾选的物理磁盘数量，动态计算并仅展示合法可用的阵列级别：

RAID 级别	最小磁盘数	架构与适用场景说明
RAID 0	1	条带化 (无冗余)：读写性能最优，无容错能力。适用于纯缓存或无状态计算节点。
RAID 1	2	数据镜像 (单盘容错)：完全冗余。通常作为高可用物理机的首选系统盘 (OS_VD)。
RAID 5	3	分布式校验 (单盘容错)：容量与成本的折中方案。适合顺序读写为主的存储型业务。
RAID 6	4	双重校验 (双盘容错)：安全性高于 RAID 5，允许同时损坏两块盘。适合大容量温冷存储。
RAID 10	4 (需偶数)	镜像+条带 (高性能+高可靠)：兼顾极高 IOPS 与安全性。核心数据库与高频交易系统标配。
RAID 50/60	6 / 8	子阵列跨接：兼具高并发读写与大规模容量下的局部容错能力。

要对服务器的底层磁盘进行操作，必须先通过带外管理将设备引导至专用的维护环境。

在 RAID 控制台首页，点击 “ 新建 RAID 任务”。
选择设备： 在弹出的资产选择器中，搜索并勾选需要配置的物理服务器（可通过 SN、资产编号或 IPMI IP 检索）。
下发指令： 点击“立即创建”。
- 引擎动作： 系统会通过 IPMI 接口强制修改设备的下一次启动项为 PXE (Network)，并立即下发硬件重启指令。
- 状态监控： 任务列表中的状态将显示为 <span class="badge bg-secondary">Pending</span> 或 <span class="badge bg-primary">Booting</span>，表示服务器正在重启并加载 hrnrOS 内存系统（通常需等待 2-5 分钟，视服务器 POST 自检速度而定）。

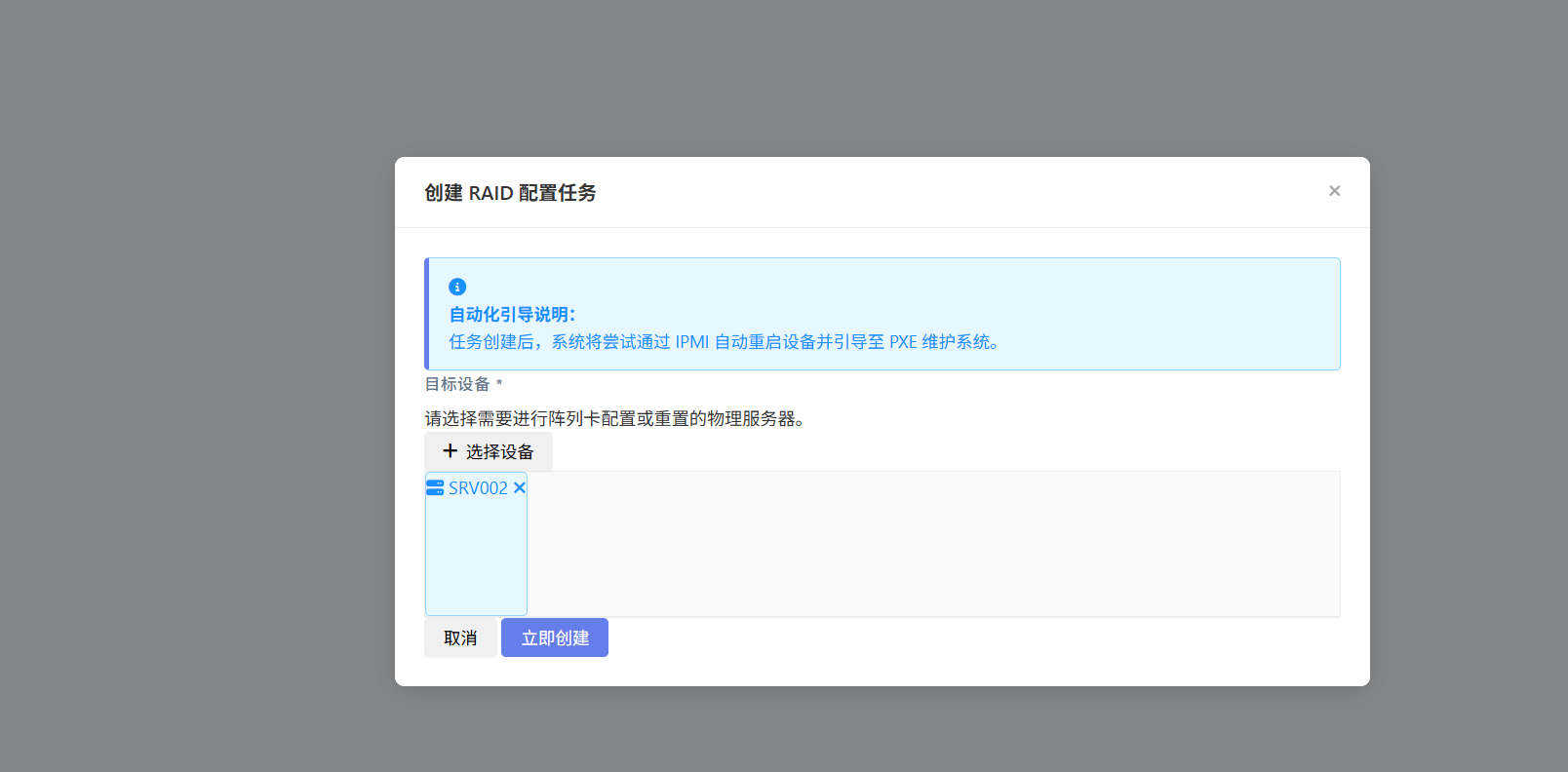

创建RAID任务与设备选择

当任务状态变为 Ready 或您主动点击 “控制台” 按钮时，系统将打通与物理机内存系统的直连隧道，穿透操作系统直接拉取底层的真实硬件拓扑。

控制器阵列视角： 页面顶部会显示当前设备探测到的阵列卡型号（如 LSI MegaRAID 9460-16i）。
逻辑卷 (VD) 视图： 展示当前已存在的阵列组、RAID 级别、容量以及健康状态（Optimal / Degraded / Failed）。
物理磁盘 (PD) 视图： 以树状结构清晰展示哪些物理盘隶属于哪个 VD，哪些属于热备盘（HOT SPARE），以及下方独立的**“未分配物理磁盘”**池。

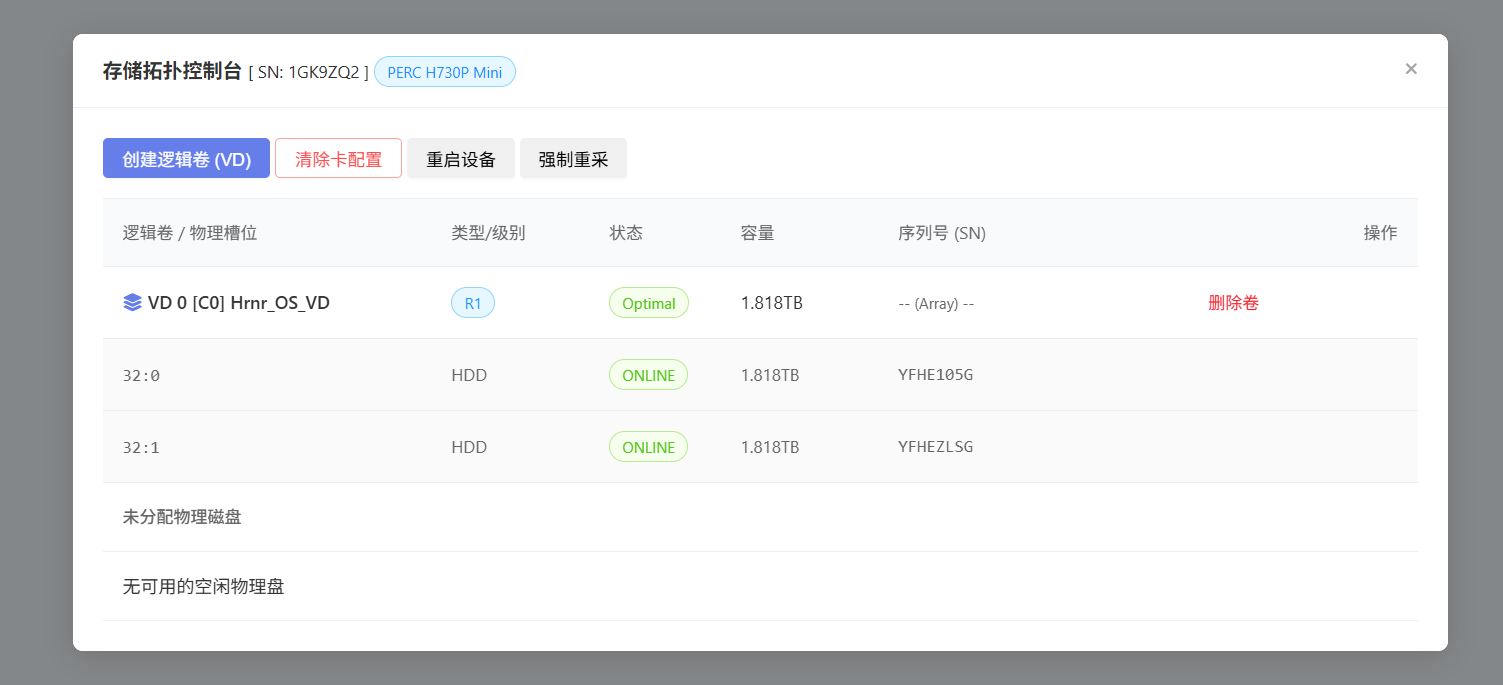

存储拓扑与硬件状态

点击控制台顶部的 “创建逻辑卷 (VD)” 按钮，展开配置面板。
勾选物理磁盘：
- 在下方的“未分配物理磁盘”列表中，直接点击行即可选中目标硬盘。
- ⚠️ 物理限制防呆： 系统禁止跨越不同的阵列卡（Controller ID 不同）组建阵列。若您误选了其他卡上的硬盘，系统会弹出“操作受限”警告并强行拦截。
选择阵列级别： 右侧面板的“RAID 级别”下拉框将根据您选中的磁盘数量实时刷新。
命名并部署： 确认逻辑卷名称（默认 Hrnr_VD），点击“部署配置”。底层阵列将在一秒内构建完成并自动刷新拓扑。

控制台不仅支持创建阵列，还开放了企业级的细粒度磁盘操作权限，右侧的操作区可直接向阵列卡下发低代码指令：

清除卡配置 (Clear All)： 一键解散当前阵列卡上的所有 VD 并清空热备盘配置（危险操作，需二次确认）。
设为热备 (Hot Spare)： 将指定的空闲物理盘设为全局热备，当阵列内有磁盘损坏时自动顶替重构。
切换直通模式 (JBOD)： 绕过阵列卡的 RAID 逻辑，将裸盘直接透传给操作系统（多用于 Ceph / vSAN 等分布式存储场景）。
恢复良好状态 (UGOOD)： 当磁盘处于 Unconfigured Bad（未配置损坏）状态时，强行重置其固件状态为 Unconfigured Good，以便重新加入阵列。

配置完成后，点击控制台顶部的 “重启设备”。系统会安全拆除与内存系统的通信隧道，将服务器的启动项强制切回 [本地硬盘]，并执行硬件重启。同时，该机器的任务记录将从当前 RAID 任务看板中自动清理，无缝流转至下一道操作系统安装工序。
